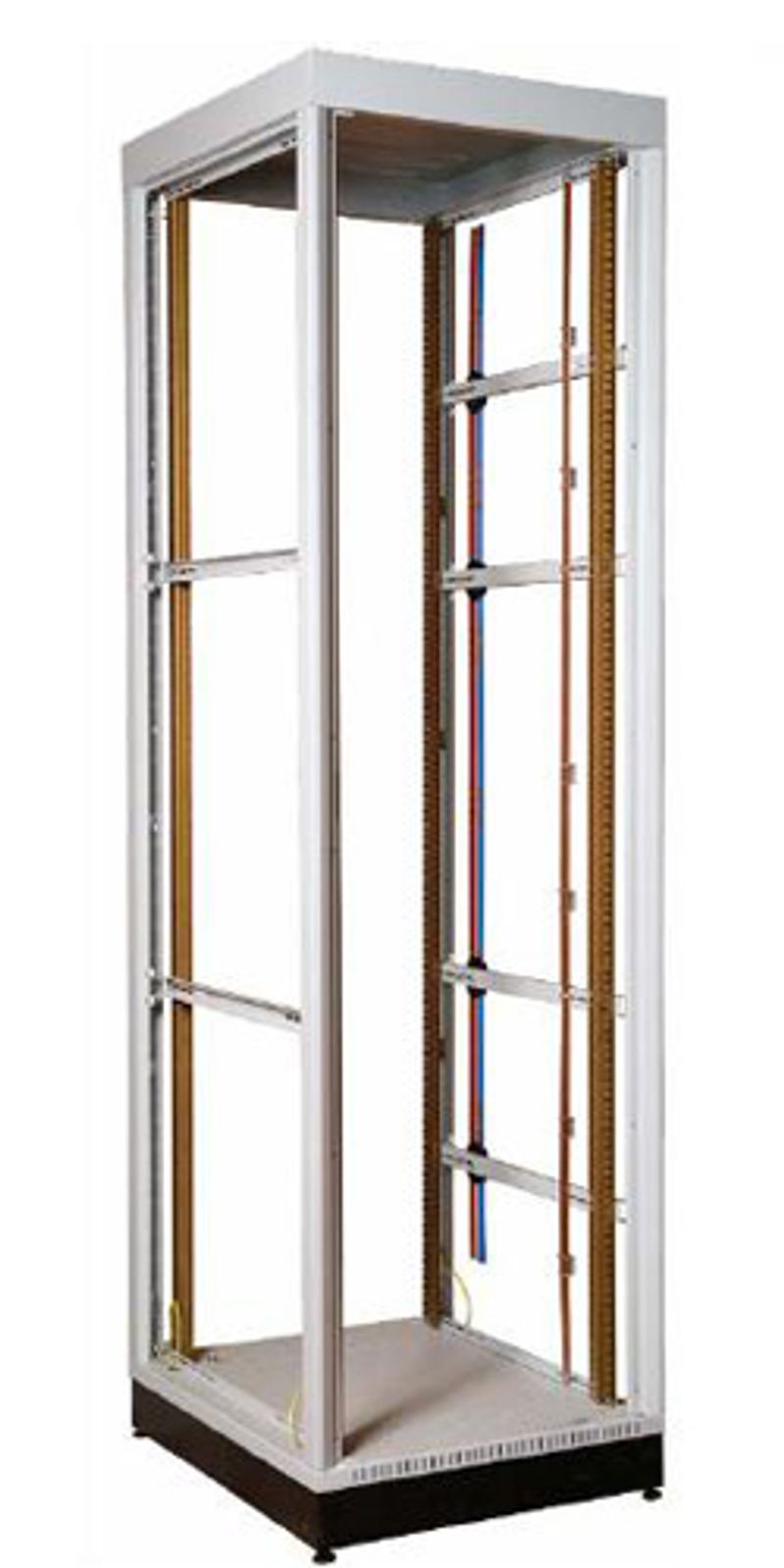

Серия 667 (600х600), Серия 687 (600х800)
Напольная 19” каркасная стойка, высотой 33-54U, шириной 600х600мм (Серия 667), 600х800мм (Серия 687).
Стойки предназначены для установки 19” оборудования.
Конструкция. Разборный каркас, состоящий из 4-х стальных стоек, основания и верхней рамы. Стойки комплектуются 19” направляющими на всю высоту. Возможна переустановка передних направляющих по глубине. Направляющие оцинкованы.
кабельный ввод в
основании стойки
Кабельные вводы. Ввод кабеля осуществляется через основание или верхнюю раму стойки. Размер кабельных вводов на верхней раме 448х200мм, на основании 270х56мм. В основании – задний кабельный ввод с защитной заглушкой. В верхней раме выполнено два окна кабельного ввода, с установленными заглушками. За счет высокой платформы обеспечивается возможность свободной укладки излишков подводимого кабеля (в случае ввода кабеля через основание).
Опоры. Поворотные колеса предназначены для удобства транспортировки стойки.Только для перемещения ненагруженной стойки. Регулируемые по высоте опоры предназначены для компенсации неровностей пола. Специальные кронштейны предназначены для жесткого крепления к полу или стене.

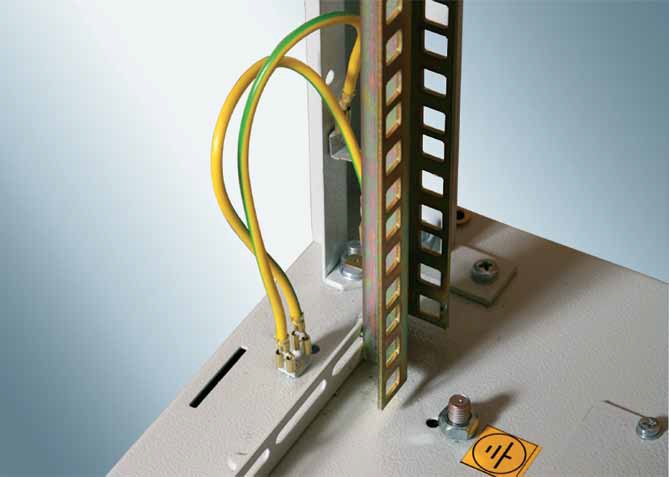

элемент организации
заземления в стойке
Заземление Наличие заземляющих элементов на всех металлических частях стойки. Возможность соединения комплектом заземления (желто-зеленый провод, сечением S=4) всех токопроводящих деталей конструкции. В основании предусмотрены точки подключения общего заземления стойки.
Допустимая распределенная нагрузка 850 кг.
Цвет RAL 7035 (светло-серый)
Поставка как в собранном, так и в разобранном виде.
Для реализации крупных сетевых проектов предусмотрена возможность стыковки стоек между собой в одну горизонтальную цепочку (пакетное соединение).
Спецификация
Характеристики стоек Серия 667:
| Обозначение | Этажность U(1,75”)19” стандарт | Габариты шкафа, мм | Масса, кг |
|---|---|---|---|
| Ширина | Глубина | Высота | |
| 667-33U | 33 | 600 | 600 |
| 667-40U | 40 | 600 | 600 |
| 667-42U | 42 | 600 | 600 |
| 667-44U | 44 | 600 | 600 |
| 667-45U | 45 | 600 | 600 |
| 667-47U | 47 | 600 | 600 |
| 667-54U | 54 | 600 | 600 |
Характеристики стоек Серия 687:
| Обозначение | Этажность U(1,75”) | Габариты шкафа, мм | Масса, кг |
|---|---|---|---|
| Ширина | Глубина | Высота | |
| 687-33U | 33 | 600 | 800 |
| 687-47U | 47 | 600 | 800 |
Комплектация
Базовая комплектация
| Стойка | 4 шт. |
|---|---|
| Основание | 1 шт. |
| Платформа | 1 шт. |
| Верхняя рама | 1 шт. |
| 19” направляющие | 4 шт. |
Дополнительная комплектация
| Комплект заземления | Арт.111\54-05 | 1 комплект |
|---|---|---|
| Регулируемые опоры | Арт.111\51 | 1 комплект |
| Комплект для соединения стоек | Арт.123(скоба) илиАрт.124(втулка) | 1 комплект |
| Комплект для крепления стойки к полу | Арт.141\58 | 2 комплекта |
| Поворотные колеса | Арт.111\52 | 1 комплект |
