Серия 671 (настенные) *
Шкаф монтажный настенный Серия 671

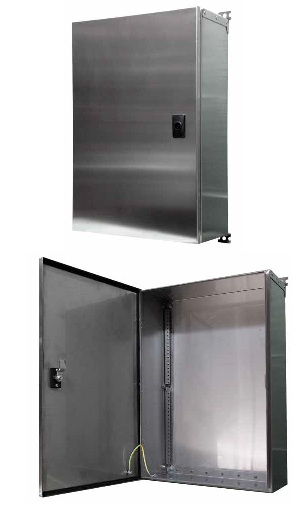

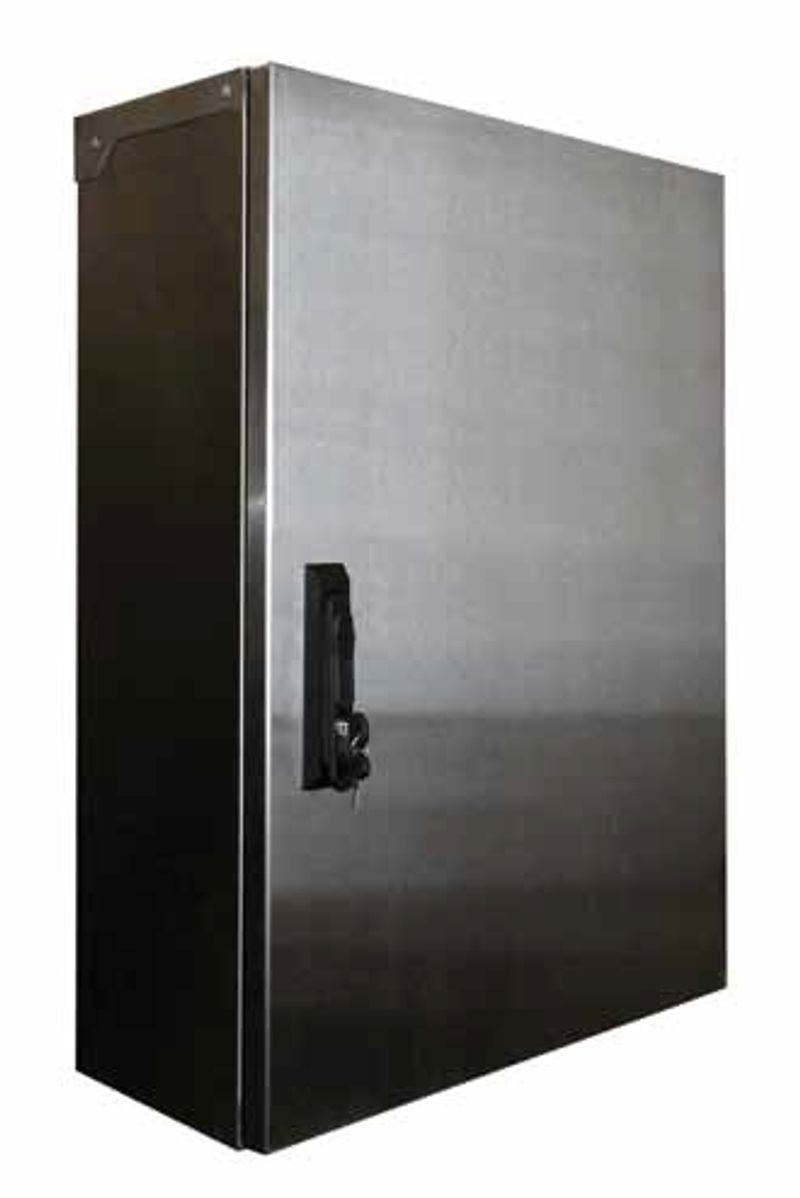

Конструкция Шкаф представляет собой неразборный корпус с навесной дверью. Шкаф изготавливается из листовой нержавеющей стали толщиной 1,5 мм, без покрытия. По требованию заказчика шкаф может быть выполнен с полимерным покрытием: краска порошковая полиэфирная.
Дверь выполнена с уплотнением, запирается на замок с поворотной ручкой и тягами для фиксации в трех точках, угол открытия - 105°. На внутренней стороне двери имеется карман для документации, планки для крепления дополнительного оборудования, а также фиксатор открывания.
Шкаф оборудован монтажной панелью из оцинкованной стали толщиной 2мм, крепится четырьмя гайками на вварные шпильки задней стенки шкафа.
Крепление шкафа к стене предусмотрено клиновыми анкерами.
Кабельные вводы. Исполнение кабельных вводов в шкафу оговаривается при размещении заказа.
Заземление. Шкаф имеет электрическое заземление каждой металлической части корпуса.
Степень защиты по ГОСТ 14254 (МЭК 529-89): IP55, IP66

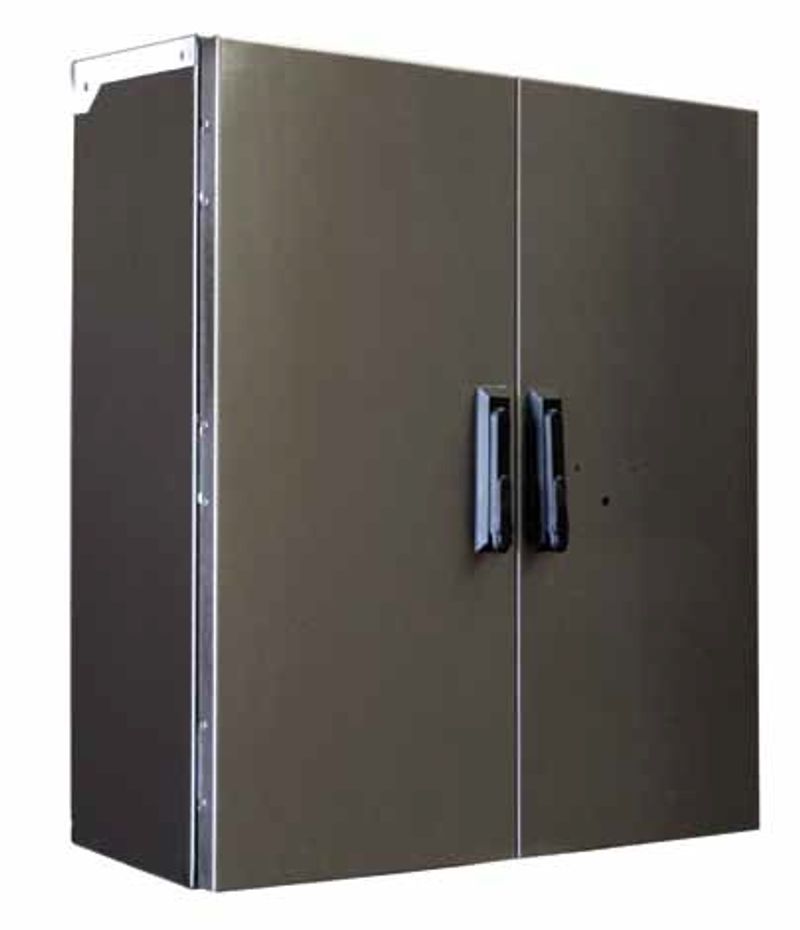

Шкафы шириной от 800мм по согласованию с заказчиком могут комплектоваться двойной дверью.
Конструктивные особенности
- Серия 671\06 - для защиты установленного оборудования от температурных колебаний внутренние поверхности корпуса и двери обклеены термоизоляционным материалом толщиной 10мм (“Алюфом” 3005AL). Внешние поверхности шкафа окрашены порошковой полиэфирной краской. Боковая стенка корпуса выполнена под установку двух вентиляторов; на монтажной панели предусмотрено установочное место под обогреватель. Для управления работой вентиляторов и обогревателя поставляются биметаллические терморегуляторы. Климатическое оборудование в базовую комплектацию не входят, поставка оговаривается при размещении заказа.
- Серия 671\202008 и 671\404012. В стандартную комплектацию шкафа входят: корпус, крышка, комплект заземления, комплект кронштейнов для монтажа на стену. Крышка выполнена с уплотнением, фиксируется на 4 винта М6х40. Для монтажа оборудования возможна доукомплектация Дин-рейкой TS35, L=186мм(L=386мм).

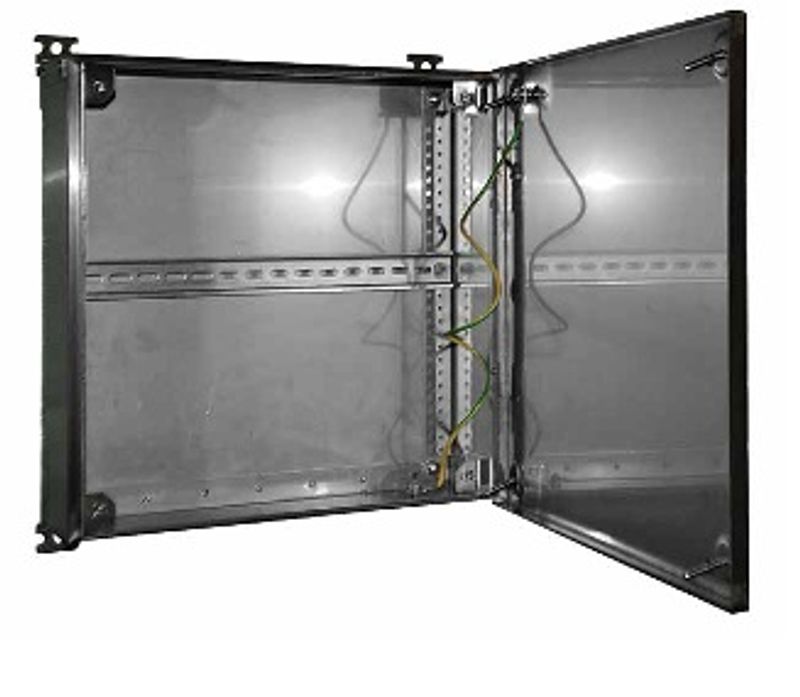

- Серия 671\404020 и 671\406020. В стандартную комплектацию входят: корпус, дверь ,комплект заземления, комплект кронштейнов для монтажа на стену. Дверь выполнена с уплотнением, оборудована одноточечным замком. Угол открывания двери 90°. Для монтажа оборудования шкаф дополнительно комплектуется Дин-рейкой TS35, L=386мм.
* Изготовитель оставляет за собой право вносить изменения в конструкцию, не ухудшающие потребительские свойства изделия

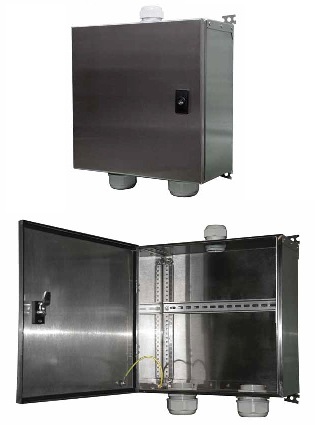

Шкаф 671/404020 Шкаф 671/406020
Спецификация
Характеристики шкафов
| Обозначение | Внешние габариты (ШхВхГ), мм | Масса, не более, кг | Степень защиты |
|---|---|---|---|
| Шкаф 671\01 | 600х800х250 | 35,0 | IP66 |
| Шкаф 671\02 | 800х800х250 | 45,0 | IP66 |
| Шкаф 671\03 | 800х1200х350 | 65,0 | IP55 |
| Шкаф 671\04 | 400х350х250 | 17,0 | IP66 |
| Шкаф 671\05 | 800х1000х350 | 58,0 | IP55 |
| Шкаф 671\06 термобокс | 600х800х300 | 37,0 | IP66 |
| Шкаф 671\202008 | 200х200х80 | 2,5 | IP66 |
| Шкаф 671\404012 | 400х400х120 | 7,5 | IP66 |
| Шкаф 671\404020 | 400х400х200 | 9,0 | IP66 |
| Шкаф 671\406020 | 400х600х200 | 12,0 | IP66 |
Комплектация
Базовая комплектация
| 671\01671\02671\04671\06 | 671\03 | 671\202008671\404012 | 671\404020671\406020 | |
|---|---|---|---|---|
| Корпус | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Панель монтажная | 1 шт. | 1 шт. | - | - |
| Дверь (с обрамлением и замком) | 1 шт. | 1 шт. | - | - |
| Крышка (на винтах М640-4шт.) | - | - | 1 шт. | - |
| Карман под документацию (на дверь) | 1 шт. | 1 шт. | - | - |
| Фиксатор двери | 1 шт. | 1 шт. | - | - |
| Кронштейн крепления к стене | 4 шт. | 5 шт. | 4 шт. | 4 шт. |
| Анкер клиновой KA-S-D 8\10х72 | 4 шт. | 5 шт. | 4 шт. | 4 шт. |
| Комплект заземления | 1 компл. | 1 компл. | 1 компл. | 1 кмпл. |
