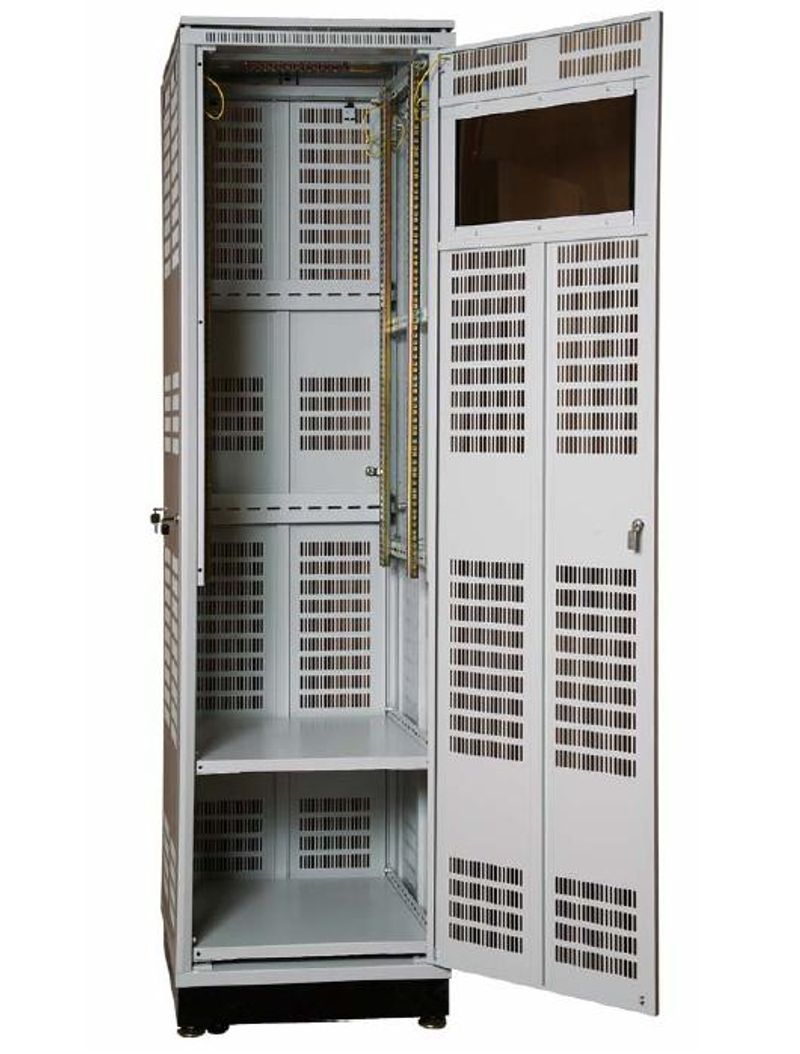

Конструкция. Усиленный несущий каркас, на который монтируются боковые и задняя съемные панели, передняя двери и одна (две) полки под тяжелое оборудование до 300 кг (для 4-х аккумуляторных батарей). В верхней части шкафа предусмотрена возможность монтажа 19” оборудования. Направляющие оцинкованы и имеют возможность регулировки по глубине.

Крепление полки для установки
аккумулятроных батарей

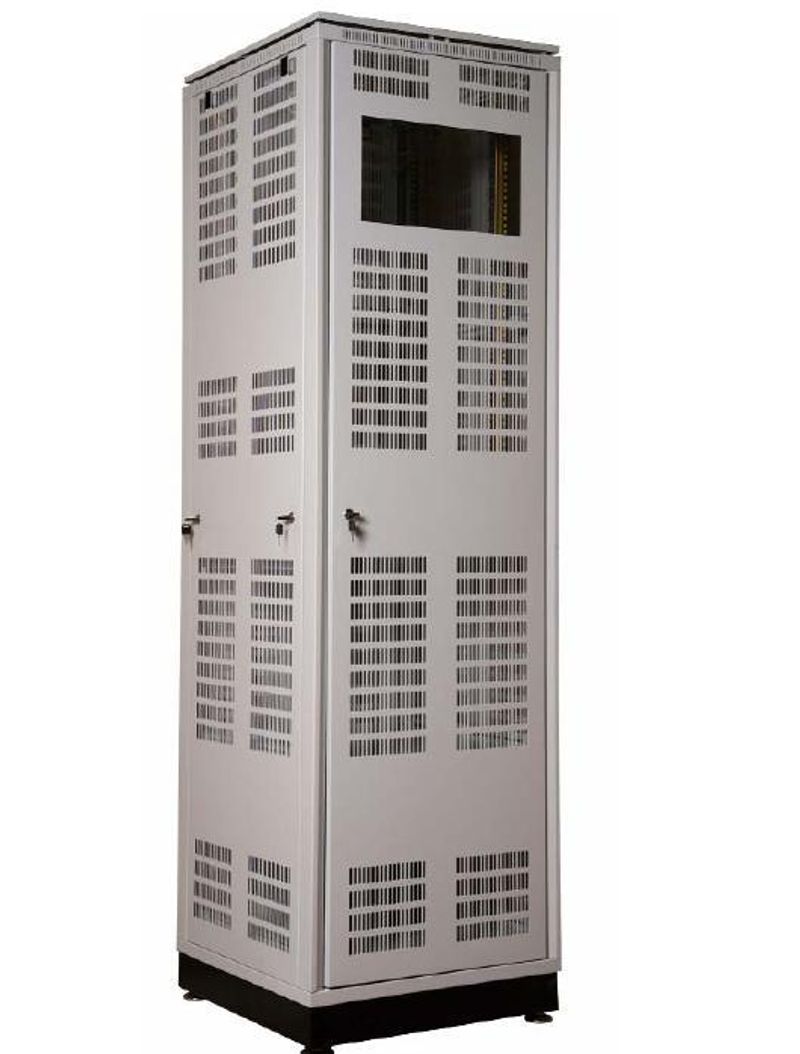

Дверь снабжена одноточечным замком, может быть следующего исполнения: со вставкой из закаленного тонированного стекла в верхней части, металлической рамы с перфорацией в нижней части (F); металлическая с перфорацией (P). Дверь имеет как правую, так и левую навеску.

Доступ к оборудованию осуществляется с 4-х сторон за счет легкосъемных боковых панелей, а также задней и передней дверей.

Вентиляция и контроль климата. Боковые и задняя панель перфорированы, а крышка шкафа установлена на втулках с зазором 7мм по всему периметру для облегчения эффективного охлаждения оборудования в шкафу. Возможна установка вентиляторного блока на 3 вентилятора в крышку шкафа. Под установку предусмотрено посадочное место, защищенное заглушкой типа «жалюзи».

Кабельные вводы. Ввод кабеля осуществляется через верхнюю крышку шкафа. Размер кабельного ввода 130х370 мм. Шкаф может комплектоваться заглушкой кабельного ввода. Предусмотрено несколько вариантов заглушек с разным набором отверстий под установку пластиковых кабельных вводов серии MGB (цанговый зажим) и ступенчатого метрического сальника серии EDK:

• заглушка №1 – два ряда отверстий: 1-й ряд – 5 отв. диаметром 20,5мм, 2-й ряд - 5 отв. диаметром 20,5мм;
• заглушка №2 – два ряда отверстий: 1-й рад – 6 отв. диаметром 20,5мм, 2-й ряд - 2 отв. диаметром 25,5мм и 4 отв.диаметром 40,5мм;
• заглушка №3 – два ряда отверстий; 1-й ряд – 6 отв. диаметром 20,5мм, 2-й ряд - 6 отв. диаметром 40,5мм;
• заглушка №5 – один ряд отверстий: 4 отв. диаметром 40,5мм и 1 отв. диаметром 25,5мм.

Двойные поворотные колеса предназначены для удобства транспортировки шкафа. Только для перемещения ненагруженного шкафа. Регулируемые по высоте винтовые опоры предназначены для компенсации неровностей пола. Для реализации крупных сетевых проектов предусмотрена возможность стыковки шкафов между собой в одну горизонтальную цепочку (пакетное соединение).

Медная шина общего заземления
в крышке шкафа

Заземление. В крышке шкафа установлена медная шина общего заземления, имеющая посадочные места для заземления оборудования и подключения внешнего заземления.

Допустимая распределительная нагрузка: 750кг.

Поставка осуществляется в собранном виде.

Цвет: RAL 7035 (светло-серый).

Исполнение: IР20 (согласно ГОСТ 14256-96).

Характеристики шкафов:

Базовая комплектация

Дополнительная комплектация
