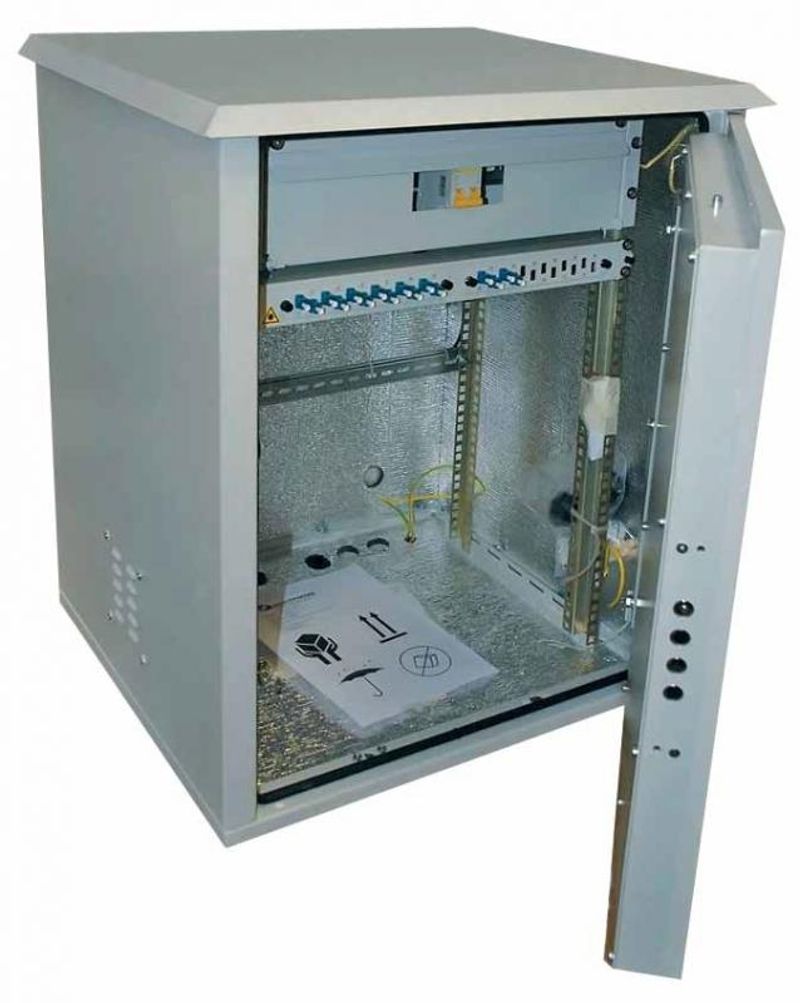

Шкаф-термобокс Серия 650\13, 650\14 *
Настенные шкафы-термобоксы уличного исполнения (600х549мм) высотой 9U-18U; 600х650мм - 15U
Конструкция шкафа-термобокса. Шкаф выполнен в антивандальном исполнении, с возможностью разбора только изнутри. Шкаф состоит из неразборного корпуса, основания, верхней крыши с отливами, и передней двери. Все узлы выполнены из стали толщиной 2 мм, с дополнительными ребрами жесткости. В шкафу предусмотрена установка систем обогрева и вентиляции и необходимых для управления тепловым режимом датчиков и термостатов. Для защиты аппаратуры от температурных колебаний внутренние поверхности отсека имеют термоизоляционный слой. Размещение аппаратуры внутри отсека на монтажных направляющих стандарта 19”.
Особенность серии - настенные шкафы, крепление к стене изнутри шкафа, при этом доступ к точкам крепления при установленном в шкафу оборудовании ограничен.
Внешняя крыша шкафа. Крыша выполнена с отливами для надежной защиты шкафа от атмосферных осадков. Крепление крыши изнутри шкафа.
Дверь двухслойная с внутренней петлей сейфового исполнения, снабжена замком трёхточечного запирания с ригелями. Замок исполнения класса защиты 4 – ГОСТ 5089-2003.
Внешняя крыша шкафа. Крыша выполнена с отливами для надежной защиты шкафа от атмосферных осадков. Крепление крыши изнутри шкафа.
Кабельные вводы. Ввод кабеля в шкаф осуществляется через гермовводы (кабельные зажимы с проходными отверстиями под кабель) в основании. Расположение, размер и количество кабельных вводов согласовывается при заказе.
Заземление. Наличие заземляющих элементов на всех металлических частях шкафа позволяет соединить комплектом заземления все токопроводящие детали конструкции. Предусмотрена точка подключения внешнего заземления шкафа.
Исполнение. Класс защиты – IP 54 (в соответствии с ГОСТ 14254-96).
Покрытие. Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице. Цвет шкафа: RAL 7035 (светло-серый).
Условия эксплуатации. В диапазоне температур окружающей среды (-40…+45°С).
* Изготовитель оставляет за собой право вносить изменения в конструкцию, не ухудшающие потребительские свойства изделия
Спецификация
Характеристики шкафов
| Исполнение | Габариты (ШхВхГ),мм | Масса, кг | Базовое исполнение кабельных вводови вентиляции |
|---|---|---|---|
| Внешние | Внутренние | ||
| 650\13-9U | 600х476х549 | 450х397х410 | 53,5 |
| 650\13-12U | 600х610х549 | 450х530,5х410 | 61,5 |
| 650\13-15U | 600х742х549 | 450х664х410 | 69 |
| 650\13-16U | 600х787х549 | 450х708,5х410 | 71,5 |
| 650\13-18U | 600х876х549 | 450х797,5х410 | 76,5 |
| 650\14-15U | 600х742х650 | 450х664х515 | 73,0 |
Базовая комплектация
| Корпус цельногнутый | 1 шт. |
|---|---|
| Основание | 1 шт. |
| Крышка | 1 шт. |
| Дверь с замком | 1 шт. |
| Крыша с отливами | 1 шт. |
| Направляющая 19” | 4 шт. |
| Комплект заземления | 1 компл. |
| Кабельные зажимы (гермовводы) | Количество определяется при размещении заказа |
| Заглушка вентиляторного окна(по количеству установочных мест под осевые вентиляторы) | Oпределяется при размещения заказа |
