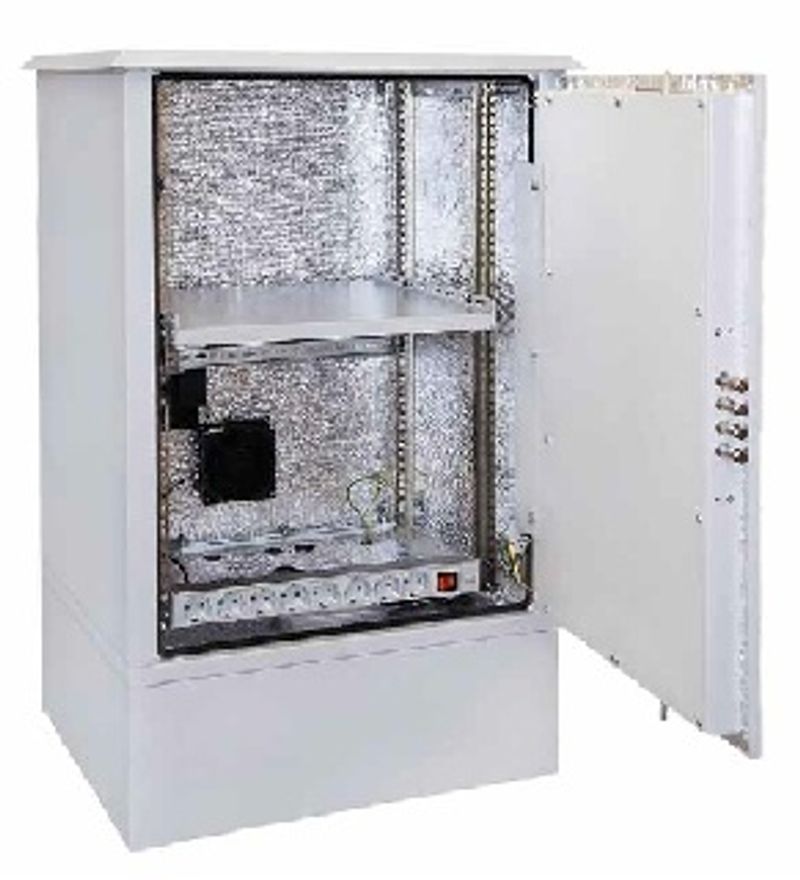

Шкаф-термобокс Серия 650\13А, 650\14А *
Напольные шкафы-термобоксы уличного исполнения высотой 9U-18U, глубиной 600 и 650мм
Конструкция шкафа-термобокса. Шкаф выполнен в антивандальном исполнении, с возможностью разбора только изнутри. Шкаф состоит из корпуса (в зависимости от исполнения шкафа - неразборного или разборного), основания, верхней крыши с отливами, и передней двери. Все узлы выполнены из стали толщиной 2 мм, с дополнительными ребрами жесткости. В шкафу предусмотрена установка систем обогрева и вентиляции и необходимых для управления тепловым режимом датчиков и термостатов. Для защиты аппаратуры от температурных колебаний внутренние поверхности отсека имеют термоизоляционный слой. Размещение аппаратуры внутри отсека осуществляется на монтажных направляющих стандарта 19”.
Конструктивные особенности
- Серия 650\13А, 650\14А - напольные шкафы, поставляются с цоколем для ввода и хранения запаса кабеля.
- Шкафы устанавливаются на фундамент и крепятся с помощью клиновых анкеров.
- Высота цоколя - 200мм
- Крепление к фундаменту/полу - изнутри шкафа
Двери. Дверь двухслойная с внутренней петлей сейфового исполнения, снабжена замком трёхточечного запирания с ригелями. Замок исполнения класса защиты 4 – ГОСТ 5089-2003.
Внешняя крыша шкафа выполнена с отливами для надежной защиты шкафа от атмосферных осадков. Крепление крыши изнутри шкафа.
Кабельные вводы. Ввод кабеля в шкаф осуществляется через гермовводы (кабельные зажимы с проходными отверстиями под кабель) в основании. Расположение, размер и количество кабельных вводов согласовывается при заказе.
Заземление. Наличие заземляющих элементов на всех металлических частях шкафа позволяет соединить комплектом заземления все токопроводящие детали конструкции. Предусмотрена точка подключения внешнего заземления шкафа.
Исполнение. Класс защиты – IP 54 (в соответствии с ГОСТ 14254-96).
Покрытие. Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице. Цвет шкафа: RAL 7035 (светло-серый).
Условия эксплуатации. В диапазоне температур окружающей среды (-40…+45°С).
* Изготовитель оставляет за собой право вносить изменения в конструкцию, не ухудшающие потребительские свойства изделия
Спецификация
Характеристики шкафов
| Исполнение | Габариты (ШхВхГ),мм | Масса, кг | Базовое исполнение кабельных вводови вентиляции |
|---|---|---|---|
| Внешние (с цоколем) | Внутренние (под оборудование) | ||
| 650\13А-9U | 600х676х549 | 450х397х410 | 68,5 |
| 650\13А-12U | 600х810х549 | 450х530,5х410 | 76,5 |
| 650\13А-15U | 600х942х549 | 450х664х410 | 84,0 |
| 650\13А-16U | 600х987х549 | 450х708,5х410 | 86,5 |
| 650\13А-18U | 600х1076х549 | 450х797,5х410 | 92,0 |
| 650\14А-15U | 600х942х650 | 450х664х515 | 89,5 |
Базовая комплектация
| Корпус цельногнутый | 1 шт. |
|---|---|
| Основание | 1 шт. |
| Крышка | 1 шт. |
| Дверь с замком | 1 шт. |
| Крыша с отливами | 1 шт. |
| Направляющая 19” | 4 шт. |
| Цоколь | 1 шт. |
| Комплект заземления | 1 компл. |
| Кабельные зажимы (гермовводы) | Количество определяется при размещении заказа |
| Заглушка вентиляторного окна(по количеству установочных мест под осевые вентиляторы) | Oпределяется при размещения заказа |
