Серия R320

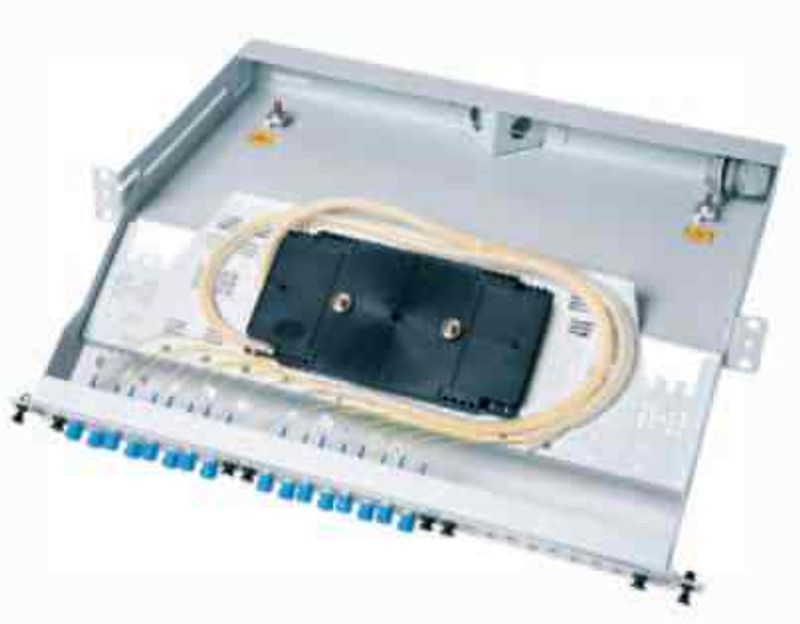

Кросс с поворотной монтажной панелью
Кросс состоит из неподвижного 19” корпуса, предназначенного для укладки кабельной петли, и выдвижной легкосъемной поворотной монтажной панели с установленными на ней оптическими модулями и сплайс-пластиной.
Наличие в кроссе выдвижной панели обеспечивает свободный доступ в процессе монтажа и эксплуатации.
Кросс имеет высоту 1U.
Кросс имеет 4 кабельных ввода: 2 кабельных ввода на боковых стенках и 2 кабельных ввода под углом 45 градусов в центре задней панели.
Ввод и крепление кабеля производится через цанговый зажим MG20A-14x.
В кроссе предусмотрен узел для крепления силового элемента и заземления.
Материал: сталь толщиной 1 мм, модули и кронштейны – 1,5 мм.
Покрытие: ударопрочная эпоксидно-порошковая композиция.
Цвет: RAL 7035 (светло-серый).
Спецификация
Характеристики кроссов R320:
| Обозначение | Габариты(ШхВхГ), мм | Максимальное количество портов | Количество модулей | Количество кабельных вводов | Масса, не более, кг |
|---|---|---|---|---|---|
| FC, ST, SC | LC | ||||
| R320-1U | 432х44х255 | 24 | 48 | 2 | 4 |
