Серия 647\900 БЛИК (фронтальный доступ)

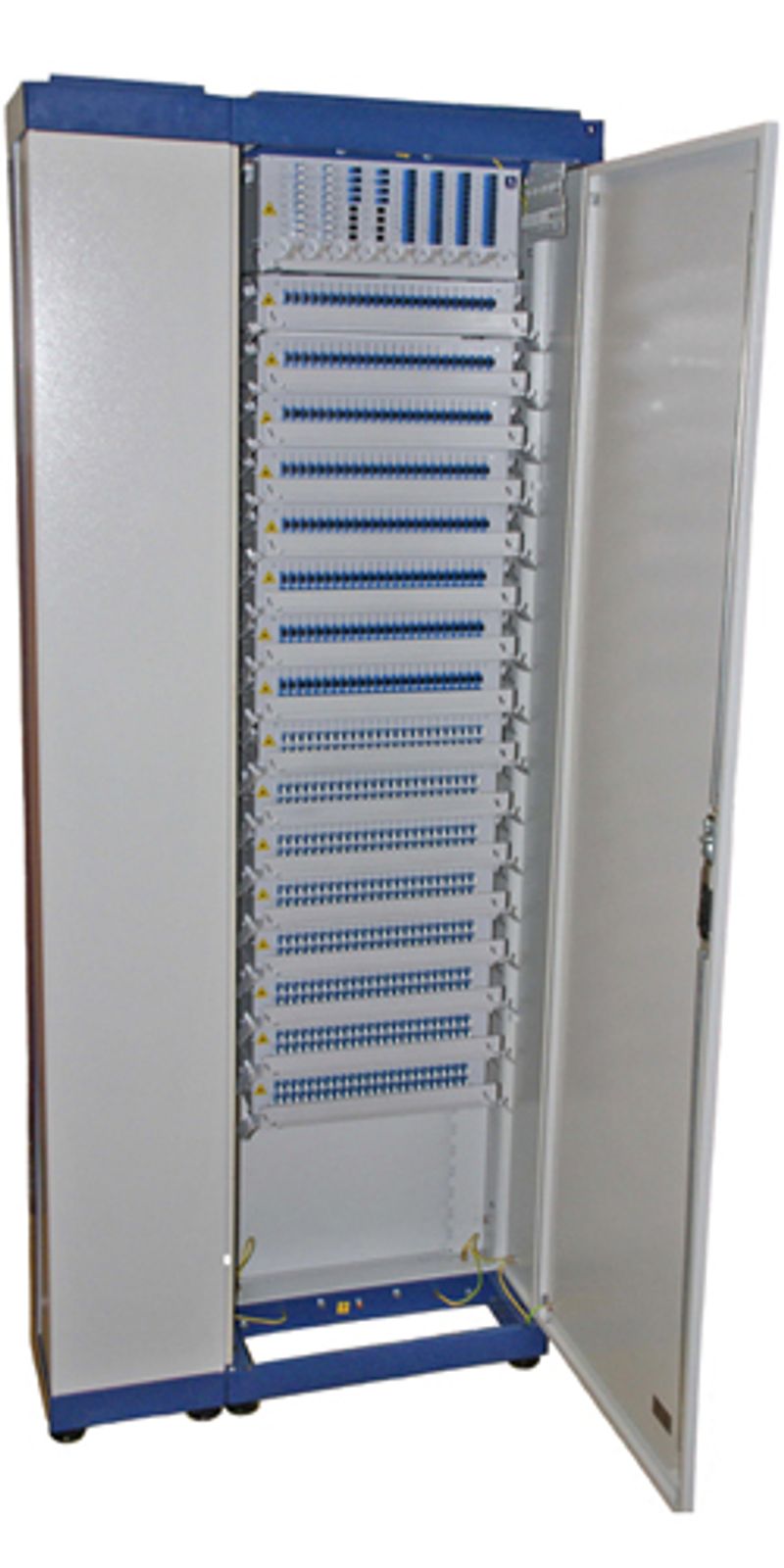

Коммутационно-распределительная системная стойка БЛИК выполнена в стандарте 19” и предполагает модульный принцип наращивания стоек, обеспечивающих необходимую емкость оптических соединителей.
Оптическая коммутационно-распределительная системная стойка БЛИК в максимальной степени отвечает всем основным требованиям, предъявляемым к современной коммутационной системе, а именно:
- высокая надежность;
- наращиваемость в процессе развития сети;
- высокая плотность подключений;
- удобство обслуживания в процессе эксплуатации.
Оптическая коммутационно-распределительная системная стойка БЛИК выполнена в стандарте 19” и предполагает модульный принцип наращивания стоек, обеспечивающих необходимую емкость оптических соединителей (портов).

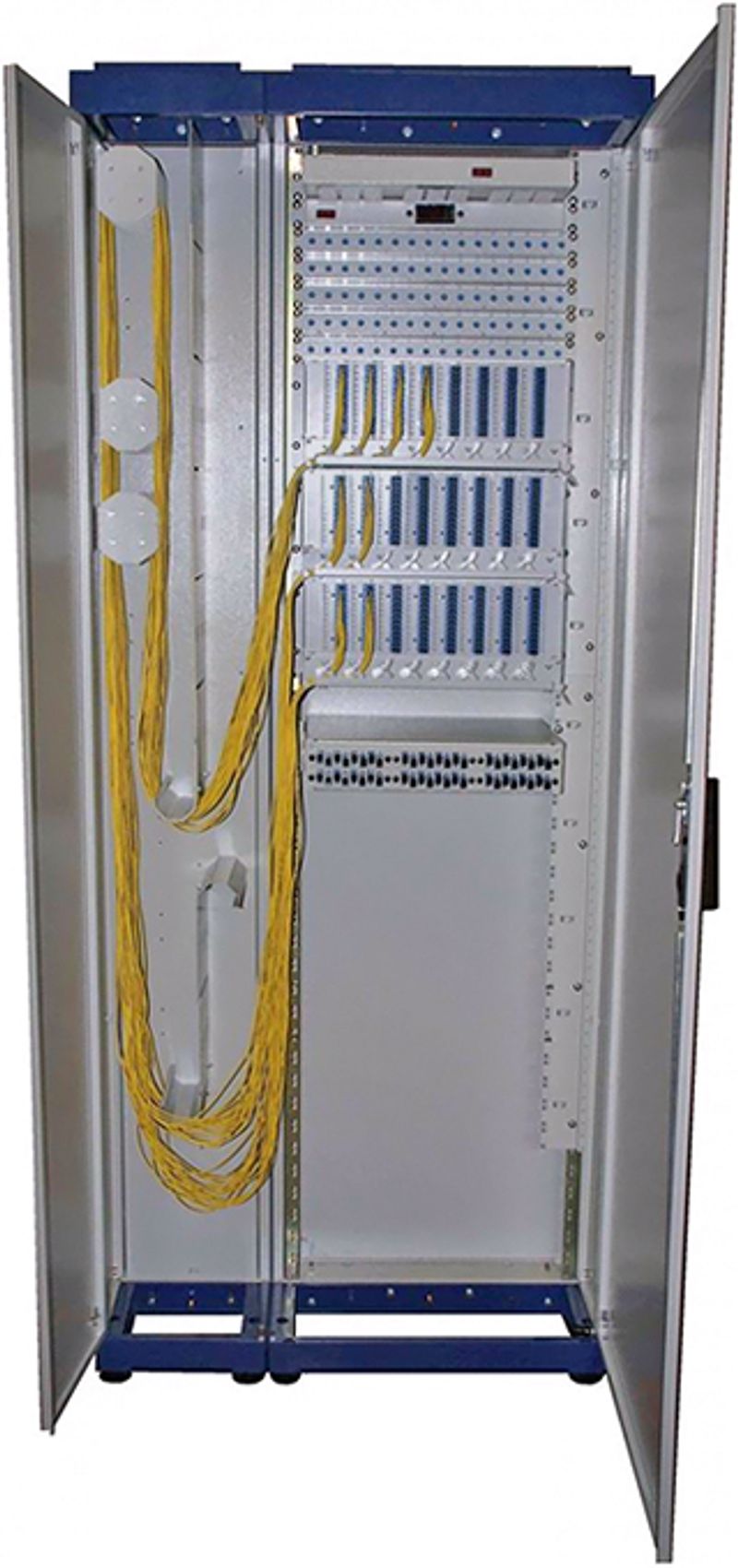

Для оптимизации длин патч-кордов при коммутировании в конструкции стойки предусмотрены технологические разрывы в панели, разделяющей зону оптоволоконных кроссов и органайзер для патч-кордов.
С целью повышения удобства эксплуатации предусмотрена система прослеживаемости и идентификации подключений.
Конструкция. Разборный каркас, состоящий из 2-х сборных корпусов стоек (647-300 и 647-600). Каждый корпус полностью разборный, корпуса состоят из вертикальной рамы, основания и верхней рамы. Предусмотрено: соединение стоек в линейку с креплением боковыми поверхностями.
Корпус стойки 647-600 комплектуется 19” направляющими на всю высоту. Детали выполнены из стали толщиной 1,5 мм.
Двери. Дверь двухстворчатая снабжена замком трехточечного запирания с поворотной ручкой. Выполнена из стали толщиной 1мм.
Стенки. Боковые стенки – быстросъемные. Задние стенки крепятся на винтах. Выполнены из стали толщиной 1,5 мм.
Доступ к оборудованию. осуществляется со стороны двери, боковых и задних стенок.
Кабельные вводы. Ввод кабеля осуществляется через крышку или основание корпуса стойки 647-600. В крышке имеется два щеточных кабельных ввода, расположенных с левой и правой сторон.
Опоры. Винтовые опоры предназначены для компенсации неровностей пола, устанавливаются в цоколь. Предусмотрена возможность крепления стойки анкерными болтами к полу.
Заземление. Наличие заземляющих элементов на всех металлических частях шкафа. (желто-зеленый провод, сечением S=4 мм²). Предусмотрены точки подключения общего заземления шкафа.
Допустимая распределенная нагрузка: 850 кг.
Цвет. RAL 7035 (светло-серый)
Верхняя рама и основание стойки - RAL 5000 (синий)
Поставка: как в собранном, так и в разобранном виде.
Исполнение: IP-20 (в соответствии с ГОСТ 14256-96).
Устанавливаемое оборудование

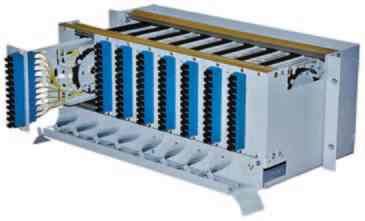

Полка стойки (кросс) 4U
- для 8 кассет высокой плотности №13
- фронтальный монтаж и открытый доступ ко всем кабелям, волокнам и модулям
- ограничение радиуса изгиба патчкордов и пигтейлов 35 мм
- выдвигающаяся нижняя полка
- полка имеет высоту 4U и крепится в стойке на задних направляющих
(возможна установка в стандартный 19” шкаф с креплением по фронтальной плоскости).

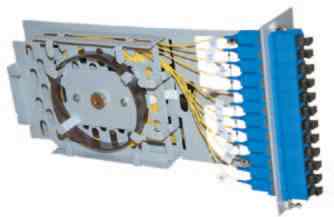

Кассета высокой плотности №13
Компактные оптоволоконные кассеты упрощают монтаж и обеспечивают максимальную надежность работы оптоволоконной сети. Все оптоволоконные кассеты гарантируют минимальный радиус изгиба R35 мм для волокон. Кассета включает в себя место для размещения резервной длины кабеля, обеспечивает простоту размотки до соединителя, независимо от соседних кассет. Это означает максимальную надежность всей оптоволоконной системы, так как все не затронутые волокна остаются в статичном состоянии. Все кассеты состоят из сплайс-кассеты для хранения резерва свариваемого волокна и сварки, универсальной платы для размещения модуля и кассет резервной длины кабаля для обеспечения удобства работы с кассетой.
Отличительные особенности кассеты высокой плотности №13:
- для оптических разъемов всех типов.
- радиус изгиба 35 мм для волокон и 45 мм для многоволоконных кабелей.
- простота монтажа / демонтажа с лицевой стороны.

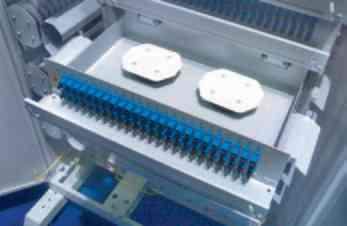

Коробка R-349-10-2U для монтажа 1 модуля на 48 портов.
- выдвижной поддон позволяет беспрепятственно получить доступ к хранящемся патчкордам
- непрерывный контроль допустимого радиуса изгиба патчкордов и кабелей
- полка имеет высоту 2 U и крепится в стойке на задних направляющих
(возможна установка в стандартный 19” шкаф с креплением по фронтальной плоскости)

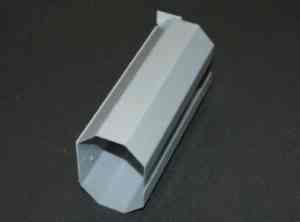

Кабельный держатель
- для укладки и ограничения радиусов изгибов всех присоединенных коммутационных шнуров
Органайзер вертикальный
- для укладки коммутационных шнров
Спецификация
Характеристики стоек:
| Обозначение | ГабаритыШхГхВ, мм | Максимальное количество портов | Максимальное количествокассет высокой плотности №13с модулем | Масса, не более, кг |
|---|---|---|---|---|
| SC,FC,ST,Е2000 | LC | |||
| 647/900 | 900х300х2200 | 960 | 1280 | 80 |
| 647/600 | 600х300х2200 | 720 | 960 | 60 |
| 647/300 | 300х300х2200 | 240 | 320 | 20 |
Комплектация
Базовая комплектация:
| Наименование узлов | 647/900 | 647/600 | 647/300 |
|---|---|---|---|
| Корпус стойки 647-600600х300х2200 мм | 1 шт. | 1 шт. | |
| Корпус стойки 647-300*300х300х2200 мм | 1 шт. | 1 шт. | |
| Винтовые опоры | 8 шт. | 4 шт. | 4 шт. |
| Крышка 647-300 | 1 шт. | 1 шт. | |
| Крышка 647-600 | 1 шт. | 1 шт. | |
| Направляющие 19” | 2 шт. | 2 шт. | 2 шт. |
| Передняя дверь 647-600 | 1 шт. | 1 шт. | |
| Задняя стенка 647-600 | 1 шт. | 1 шт. | |
| Передняя дверь 647-300 | 1 шт. | 1 шт. | |
| Задняя стенка 647-300 | 1 шт. | 1 шт. | |
| Боковая стенка | 2 шт. | 2 шт. | 2 шт. |
| Панель под органайзер вертикальный | 1 шт. | 1 шт. |
*Примечание: корпус стойки 300 (секция расширения) стойки 647-900 служит для размещения кабельных органайзеров и может монтироваться с левой или правой стороны к корпусу стойки 600
Устанавливаемое оборудование:
| Описание | Артикул | 647/900 | 647/600 | 647/300 |
|---|---|---|---|---|
| Полка стойки 647/900 (кросс) 4U | 647/23 | max 10 шт.80 оптических кассетвысокой плотности с модулем | ||
| Полка стойки 647/600 (кросс) 4U | 647/23-01 | max 10 шт.60 оптических кассетвысокой плотности с модулем | ||
| Полка стойки 647/300 (кросс) 4U | 647/23-02 | max 10 шт.20 оптических кассетвысокой плотности с модулем | ||
| Органайзер вертикальный(для укладки коммутационных шнуров) | 647/15 | max 9 | ||
| Кабельный держатель (для укладки и ограничения радиусов изгиба кабеля) | 647/25 | max 9 | ||
| 647/25-01 | max 9 | |||
| 647/25-02 | max 9 | |||
| Коробка (кросс) R349-2Uдля монтажа 1 модуля на 48 портов | 349-10 | max 23 шт. |
