Многоволоконная вилка
Многоволоконная вилка - это отрезок волоконно-оптического кабеля необходимой емкости и конструкции, оконцованный коннекторами в стационарных производственных условиях, протестированный, паспортизованный и снабженный специальной арматурой, которая надежно защищает коннекторы при прокладке.
При использовании кабельной сборки монтажные работы сводятся к сведены к прокладке кабеля, снятию защитной арматуры и подключению оконцованного кабеля к кроссу или муфте.
Такая технология позволяет значительно снизить сроки, стоимость монтажа и повысить надежность системы за счет заводского качества оконцовки кабеля (снижение требований к квалификации монтажников, сокращение необходимого инструмента и оборудования).
В зависимости от условий эксплуатации для изготовления кабельной сборки используется кабели различных типов и конструкции.

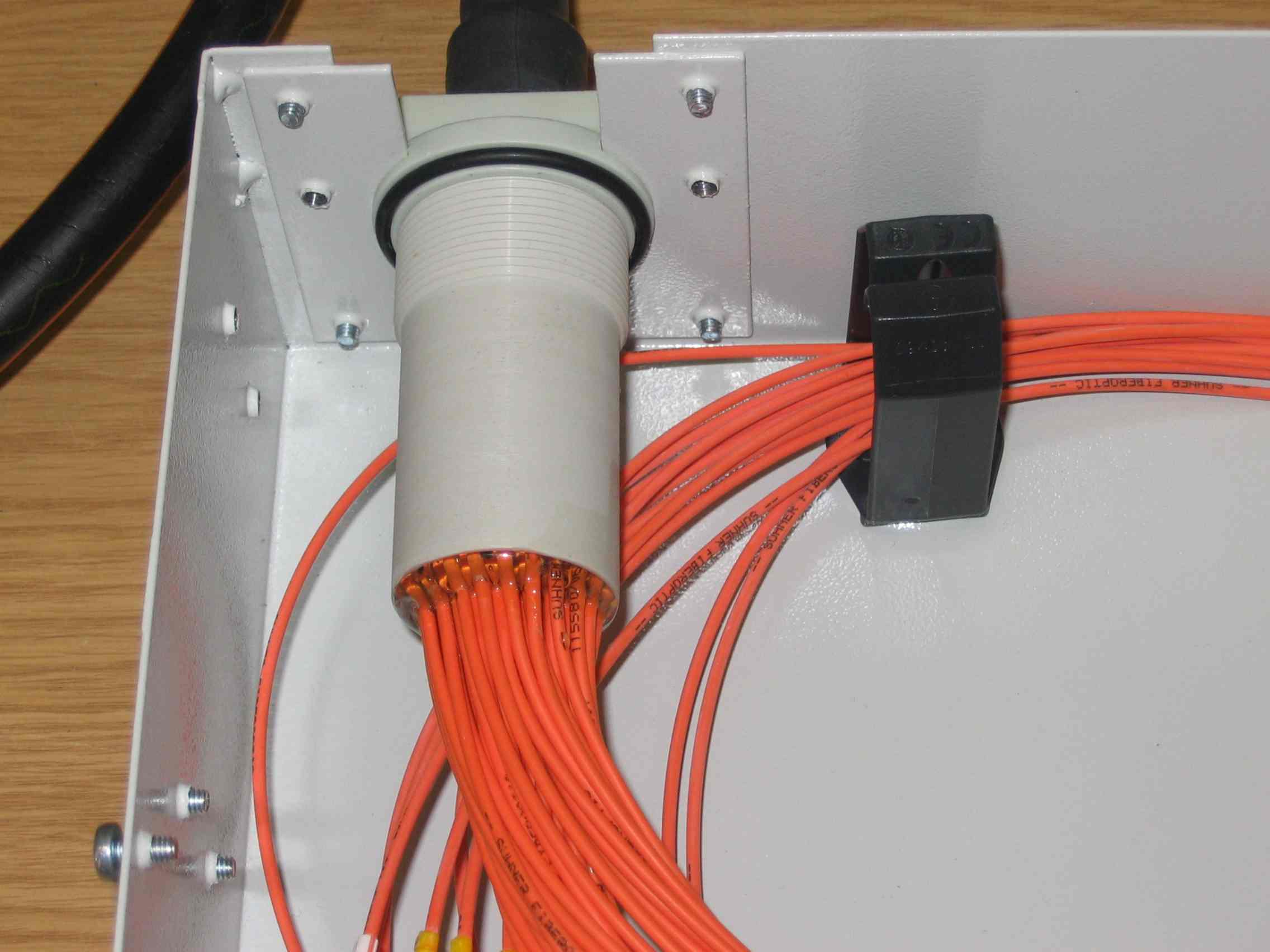

Для осуществления монтажа многоволоконной вилки разработана специальная конструкция оптического кросса (R339-01), позволяющая осуществить надежное крепление кабельной сборки в корпусе.
Особенности конструкции многоволоконной вилки:
- Прочный сепаратор, обеспечивающий надёжную заделку кабеля и разделение волокон.
- Высокая стойкость к механическим воздействиям в широком температурном диапазоне.
- Обеспечивает надёжность при вертикальной и горизонтальной прокладке.
- Возможность использования различных типов оптических разъёмов.

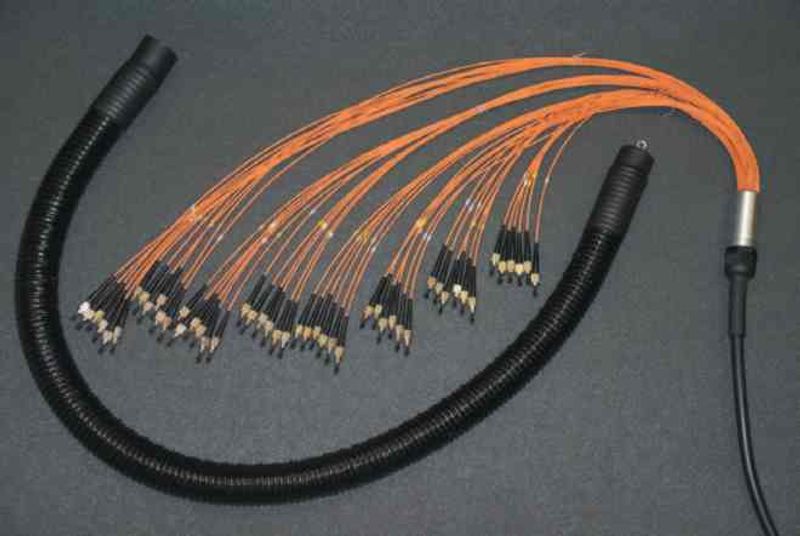

- Концы кабеля защищены гибким металлопластиковым шлангом, на конце которого имеется петля, служащая для выравнивания арматуры в процессе протяжки кабеля по трассе, а также обеспечивающий сохранность оптических разъёмов в процессе транспортировки и монтажа системы.
- Оптические волокна в защитных трубках диаметром 2 мм. располагаются внутри защитного шланга и оконцованы коннекторами

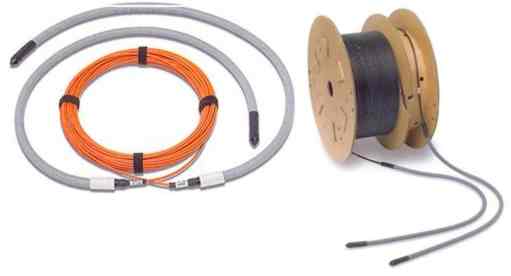

В зависимости от длины, многоволоконная вилка поставляется либо в бухте, либо на барабане.
Технические характеристики
| Тип коннектора | FC, SC, LC |
|---|---|
| Тип кабеля | Выбирается в зависимости от условий эксплуатации |
| Максимальное количество оптических волокон подлежащих оконцеванию | 48 |
| Максимальная длина | 2000 м |
| Максимальный диаметр защиты | до 12 волокон - 30ммдо 24 волокон - 35 ммдо 48 волокон - 42 мм |

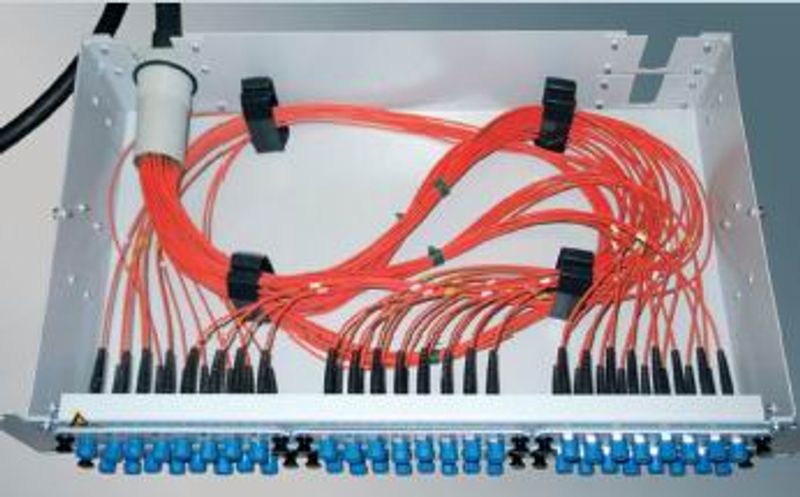

Кросс R339-01
Особенности конструкции:
- Экономичная модель кросса.
- Имеет три варианта исполнения 1U, 2U и 3U и рассчитан на 16(24), 32(48) и 48(72) розеточных портов соответственно.
- Предусмотрена установка 8-ми портовых модулей на защелках.
- В кроссе предусмотрены 2 прямых кабельных ввода.
- В кабельный ввод устанавливаются сменные (на 12, 24 или 48 волокон) кабельные держатели.
